寫眞集 home 競技会(Competitions) -- 2 photos, 1 audio and 1 spectrogram 競技会賞品等(Competition Awards) -- 3 photoa ブリツトグラスパア(Bullet Grasper): A tool for reloaders to grasp a bullet and carry to a next location(Note: not for surgeons) -- 1 photo and 1 movie 処方レンズに直付けの可変透過率偏向フィルター: Transparency-adjustable Polarizing Filter Mounted directly on Prescription Lens -- 4 photos 彈頭飛行音、距離: 300m(bullet flying sound at 300m from firing point) -- 1 audio and 2 photos 彈頭飛行音、距離: 150m(bullet flying sound at 150m from firing point) -- 1 audio and 4 photos 300m ベンチレスト(benchrest bullet holes) -- 2 photos 横転彈痕(keyholes) -- 1 photos 皮製品 -- 1 photos 自家製クリーニングパッチキャッチャーの例 -- 3 photos ユンケル(Junker)ピストル用メガネのカスタマイズ例 -- 3 photos Walther CPM-1(a CO2 Pistol) -- 3 photos 6mm BR Remington のチェインバー をボアカメラで観察 -- 1 drawing and 2 photos Primer Top Views -- 3 photos Air Gun Pellet Cutaways -- 2 photos Eley .22LR Bullet Cutaways -- 2 photos Sierra Rifle Bullet Cutaways -- 3 photos Berger Rifle Bullet Cutaways -- 3 photos Pellet/Ammo Package Collections -- 1 photo To Pull a Trigger Parallel to the Aiming Line in Pistol Shooting -- 1 photo and 1 movie bottom home
競技会(Competitions)
top home

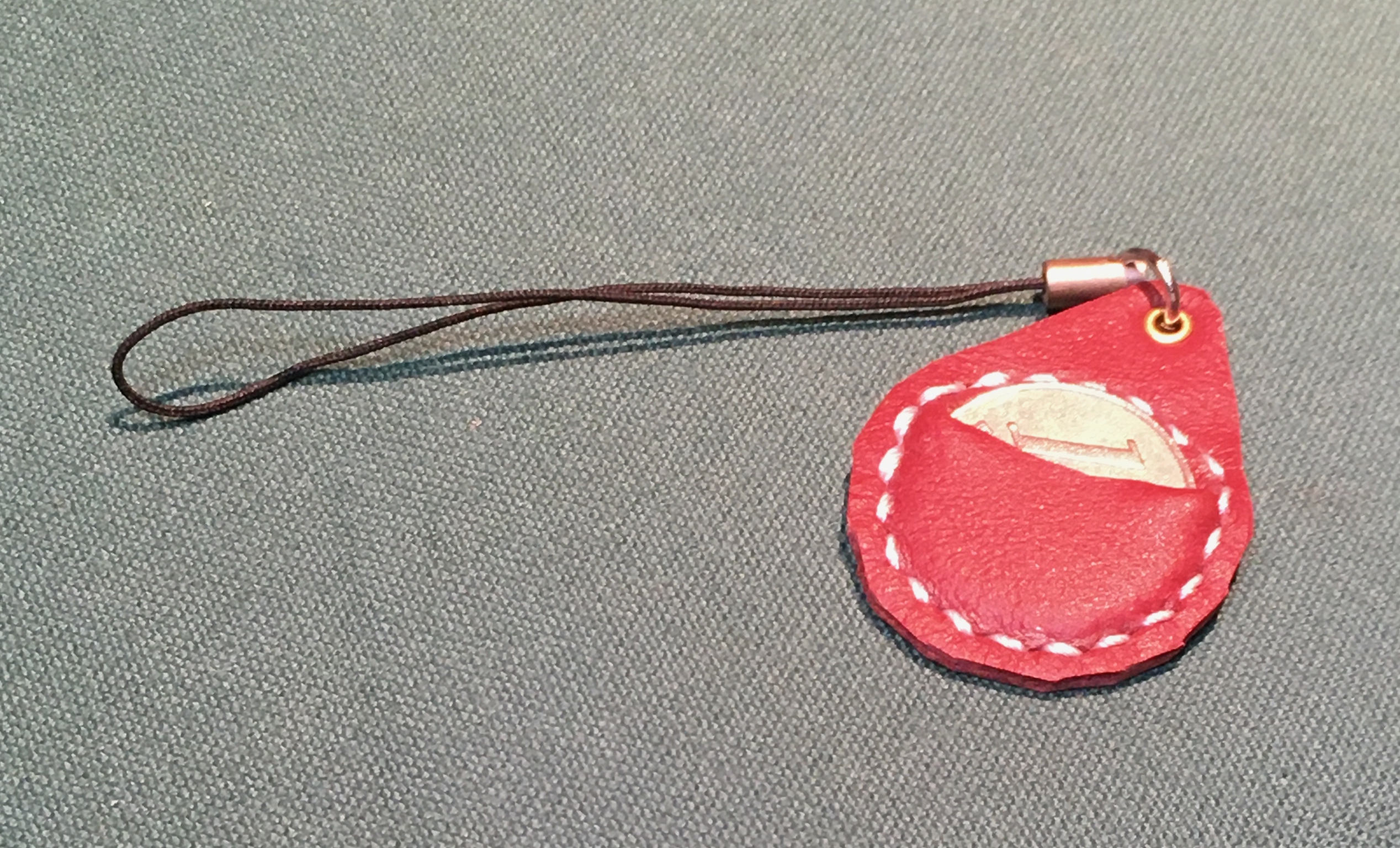

競技会賞品(Competition Awards)
top home
A tool for reloaders to grasp a bullet and carry to a next location(Note: not for surgions)
top home
Junker メガネフレーム用の処方レンズに直付けの可変透過率偏向フィルター: Transparency-adjustable Polarizing Filter Mounted directly on Prescription Lens -- 4 photos
Inner Face(射手を向く面)
Outer Face(標的を向く面)
Perspective VIew
Sectional View(断面図)
to be uploaded...
top home
.308 彈頭 300m での飛行音とその後に來る極めて低い音圧の銃声(Bullet Flying Sound Followed by the Rifle Shot sound)
300m 屋内射撃場で 300m先の標的に向けて初速 3000fps 弱の .308in 彈を發射し、 終点にある 300m の監的壕で iPhone SE 1st-gen. で録音。この監的壕の約 -10m から +5m 区間は露天。
彈頭が 300m 飛行しマイクロフォンに達し、それと同時に衝撃波も到着し、標的紙を突き抜け、それから 0.55秒後に銃声が到着したはずだ。銃声の波形が見當たらない。
実効値のエンベロツプ(赤色線)と振幅(シアン色線)を一緒にプロットした。銃声の空気伝搬成分は衝撃波の到着の 0.55秒後のはずだが RMS-envelop の 0.55秒付近にくびれ(一旦減少し増加する現象)がない。銃声は 300m監的壕までほとんど届かないやうだ。
to be uploaded...
to be uploaded...
top home
6mmPPC 彈頭 150m での飛行音とその後に來る銃声(Bullet Flying Sound Followed by the Rifle Shot sound)
300m 屋内射撃場で 300m先の標的に向けて初速約 3000fps の 6mm彈を發射し、 途中にある 150m の監的壕で録音。
彈頭が 150m 飛行しマイクロフォンに達し、それと同時に衝撃波も到着し、それから 0.277秒後に銃声が到着。衝撃波と銃声の間に切れ目が見當たらないのは 0)銃声の一部が建物の壁や天井を個体内伝搬してゐる、と 1)衝撃波による音が尾を引いてゐるが考へられる。
衝撃波到着(つまりブリットの到着)前 0.1秒から 0.35秒間の音を時間軸上で拡大し、実効値のエンベロツプと一緒にプロットした。銃声の空気伝搬成分は衝撃波の到着の 0.277秒後のはず。なんとなく RMS-envelop がくびれてゐる辺りがその境界か。
This power spectrum includes only the shock wave and does not include gunshot sound.
This spectrogram includes the leading silence, the shockwave and the gunshot sound.
top home
300m ベンチレスト彈痕 (bullet holes)
shot and photo by Shogo Tobe
top home
横転彈痕(Keyhole Bullet Markings)
top home

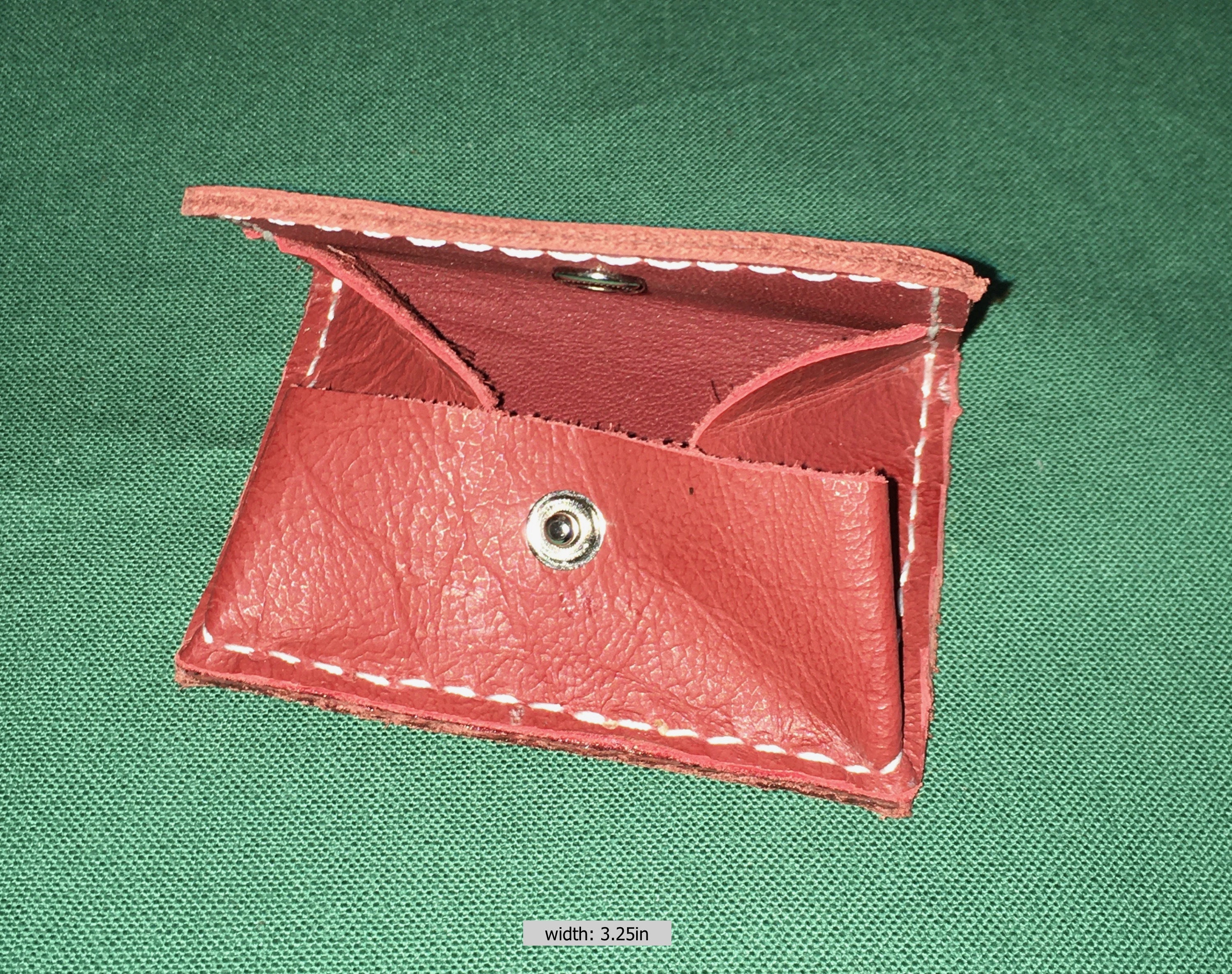

革製品 (Leather Items)
crafted by Takeshi Hashimoto
top home
自家製クリーニングパッチキャッチャーの例 (a Home brew Cleaning Patch Catcher) top home
ユンケルピストル用メガネのカスタマイズ例 (a Home-customized Junker Pistol Glasses Frame)
アイリスダイアフラムの開口径を可変に、
(左の寫眞の続き) 年齢が上がり首が 90° まで回らなくなつて來たのでレンズの光学中心をフレームの中心より 4mm 右によせてレンズをカツトしてもらつた。
Junker オリジナルの開口径は約 2mm の固定、
top home
Walther CPM-1
CO2 残量が変化しても照準線方向の重心位置が移動しない設計になつてゐる。
指の腹と接する面が 12°固定で傾いてゐ。このままでは真つ直ぐ後ろには引けない。
top home
Observing A 6mm BR Remington Chamber
代表的な 6mm BR Remington の腐食/摩滅前のチェインバーに Lapua 製 6mm BR Norma のネック厚を 0.3mm にターン、全長 を 39.6mm にトリムしたケースが入つた状態での寸法図
note: 寫眞をクリックすると頁が変わりますが、低解像度寫眞なので拡大はしません。 ボアカメラの視界が狭く、分解能が低く、照明ムラが激しいのでこの寫眞のみからリードセンターがこの位置だとは説得不可ですが、カメラを前後に移動しながら観察しこの辺だと判断しました。
note: 寫眞をクリックすると頁が変わりますが、低解像度寫眞なので拡大はしません。 縦帯が3つ見えますが、それらの左の縦帯は 45°のチヤムファア、眞ん中の縦帯はチャムファア部とケースネックとの隙間、右の金色部分はケースネック。
top home

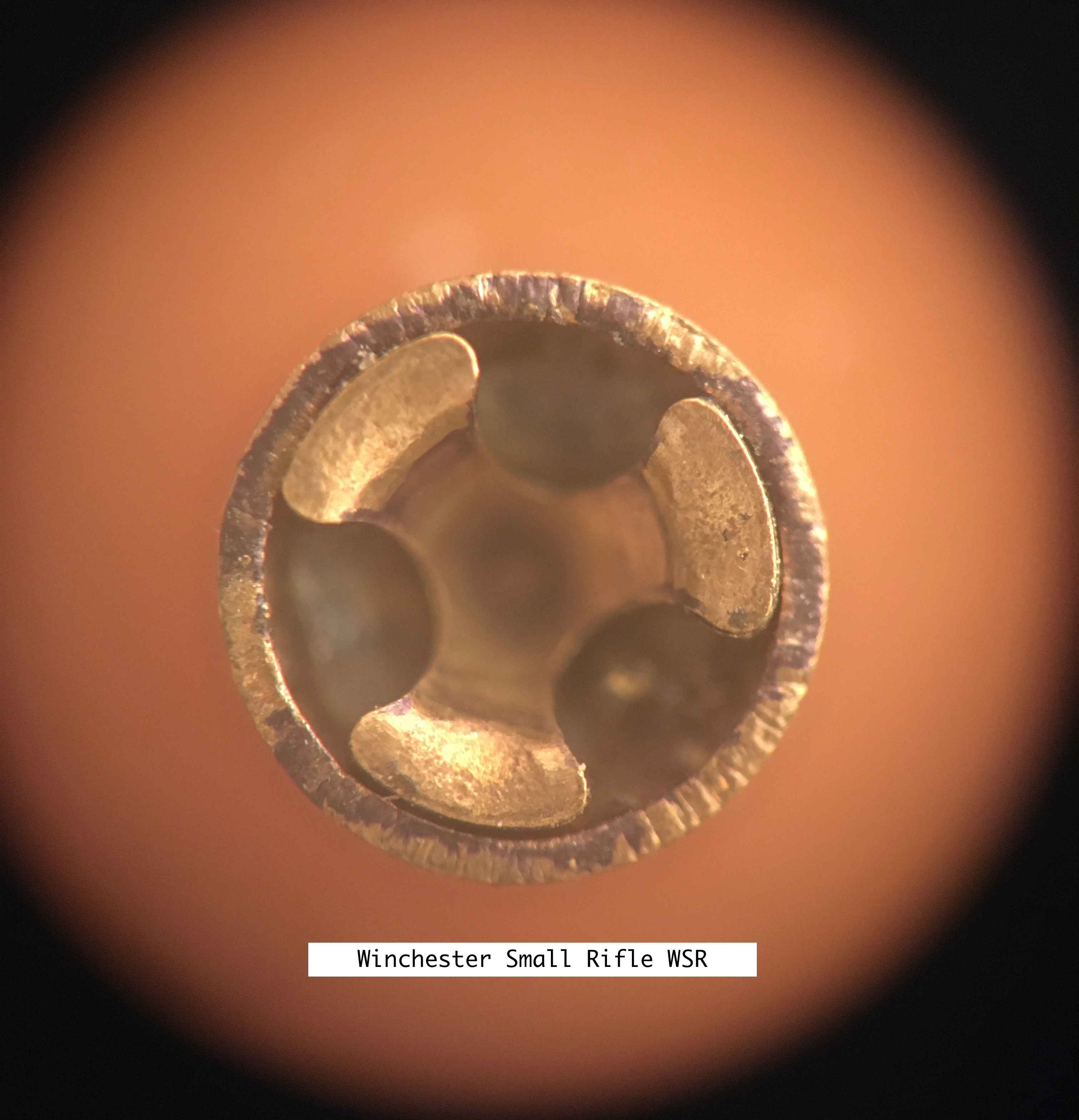

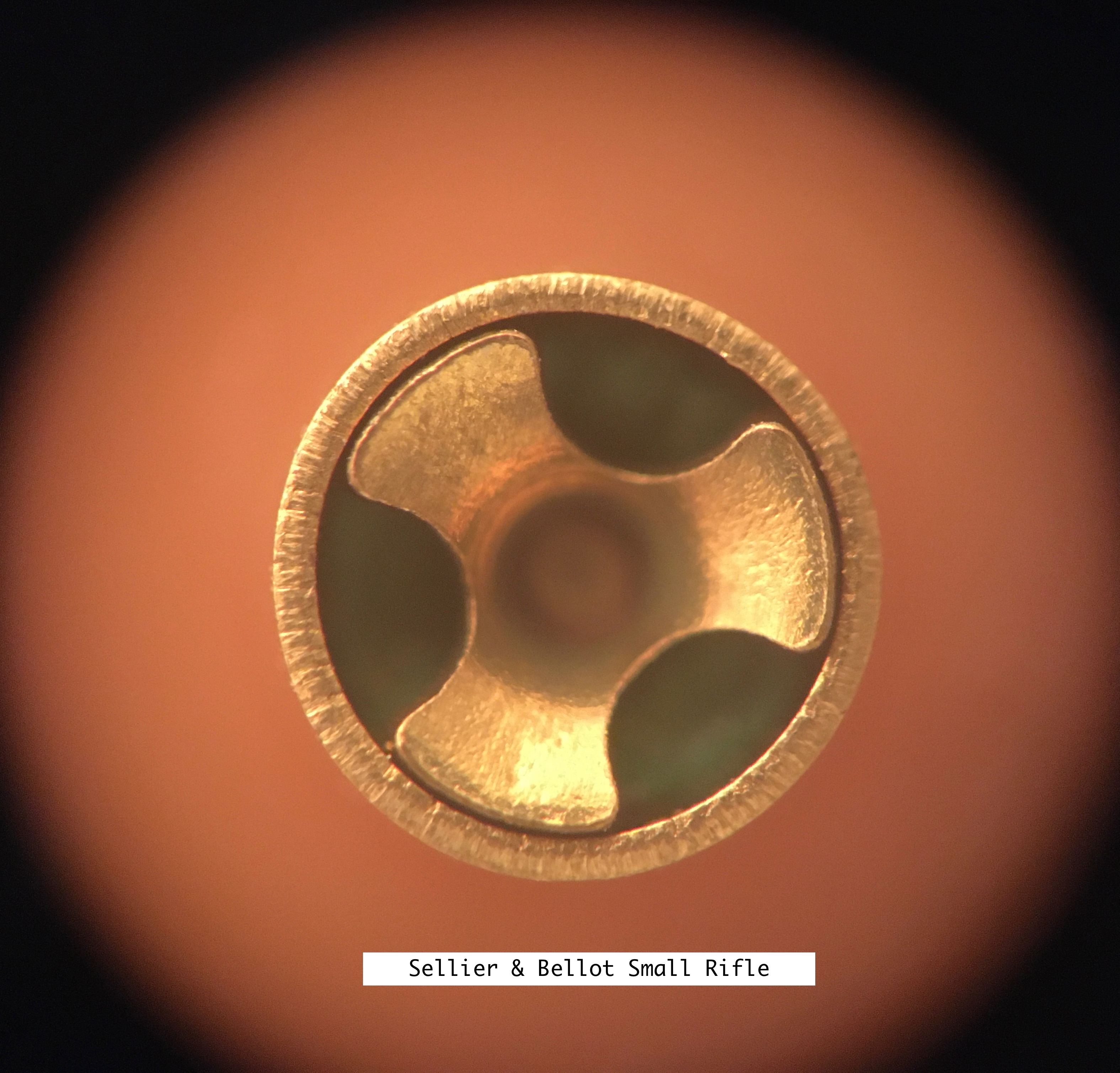

Primers
稀にプライミング時に引つかかる手応へがある。
RWS より角が丸く仕上げられてゐる。
RWS より角が丸く仕上げられてゐる。
top home
Air Gun Pellet Cutaways
注意: スカート奥付近に見える球はレジン内にできてしまつた気泡
top home
Eley .22LR(Long Rifle) Bullet Cutaways
top home
Sierra Rifle Bullet Cutaways
top home
Berger Rifle Bullet Cutaways
見た限りでは左の 68gr との違ひは鉛の量のみだ。
top home
Pellet/Ammo Package Collections
top home

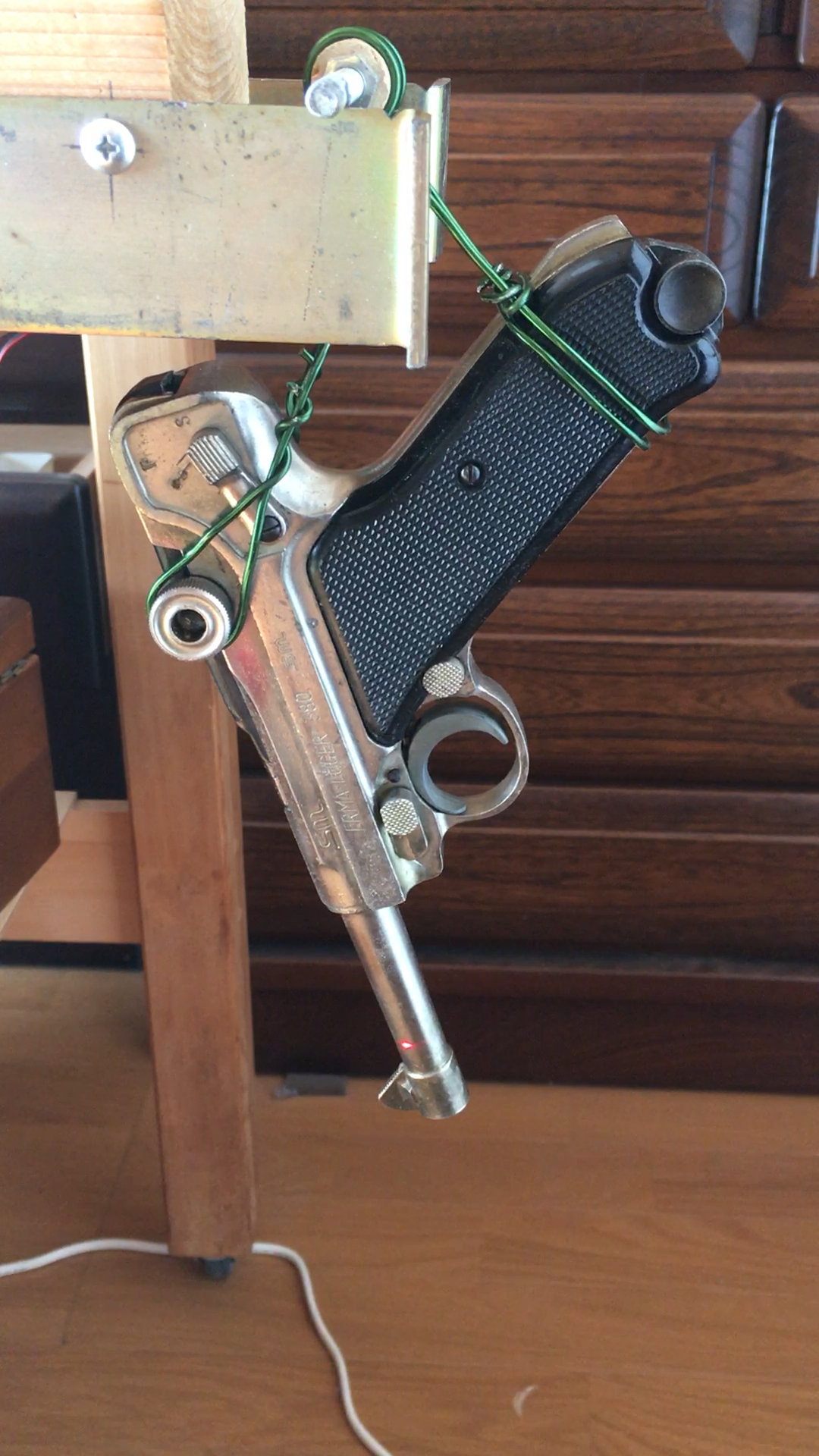

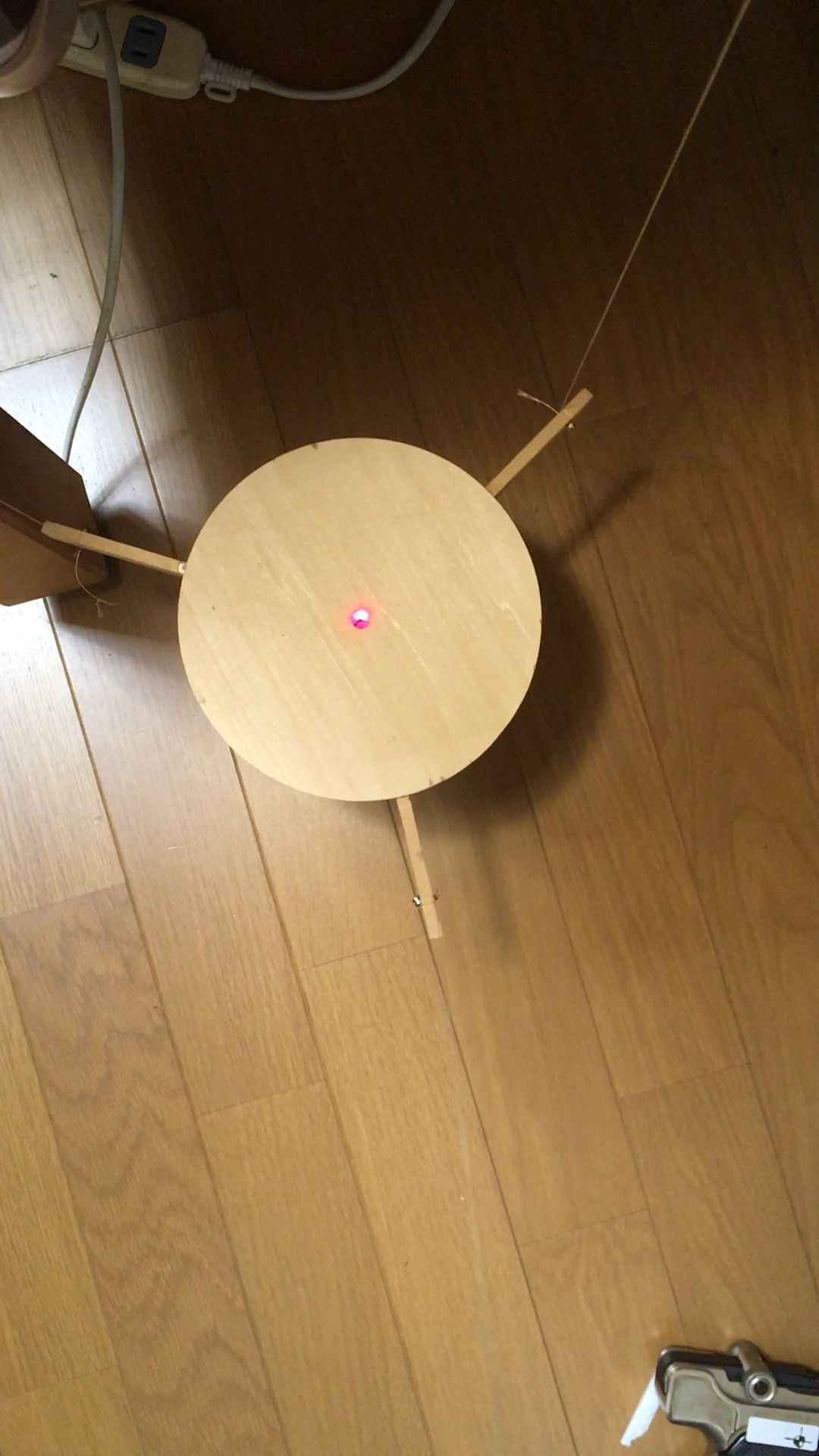

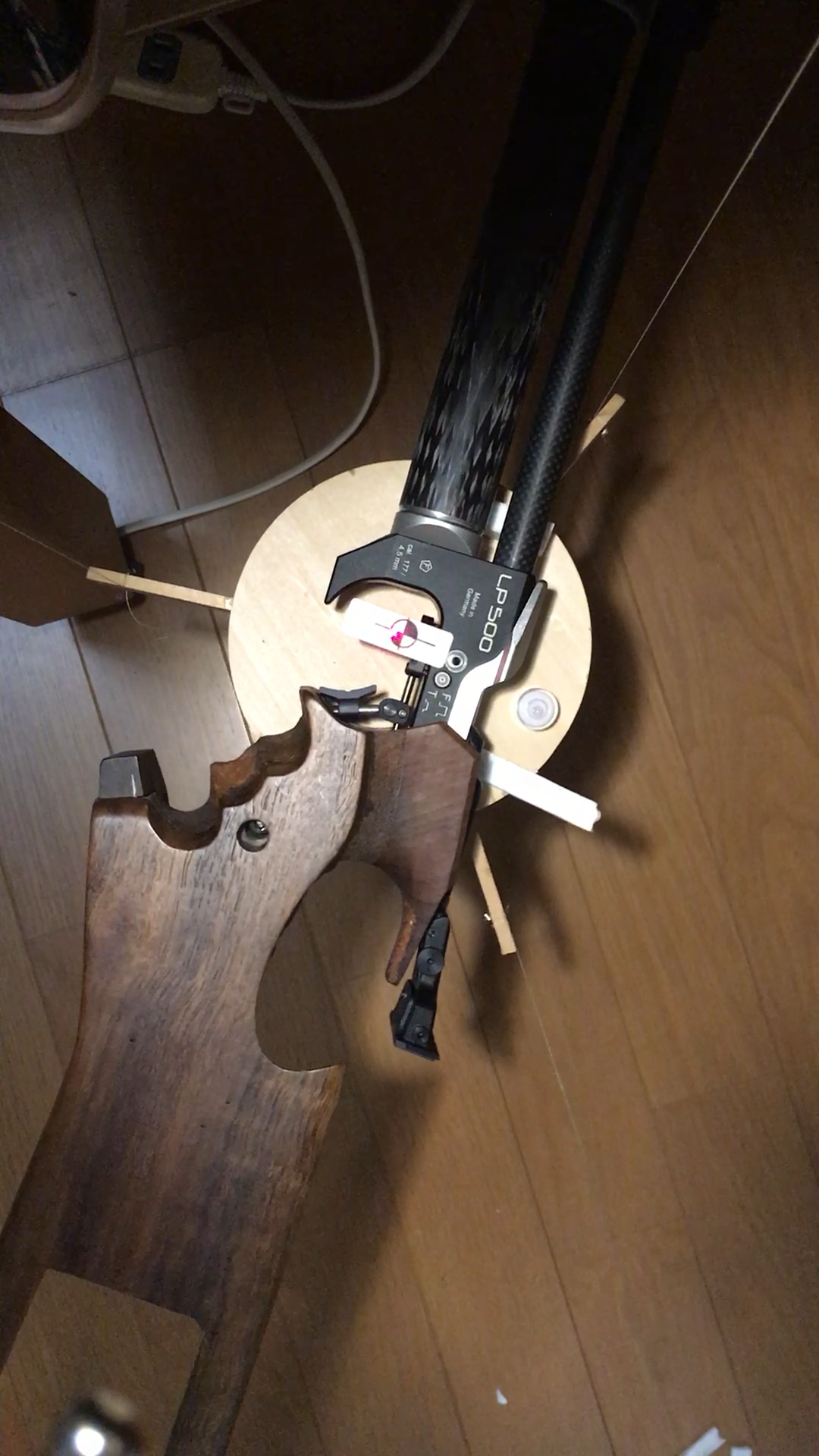

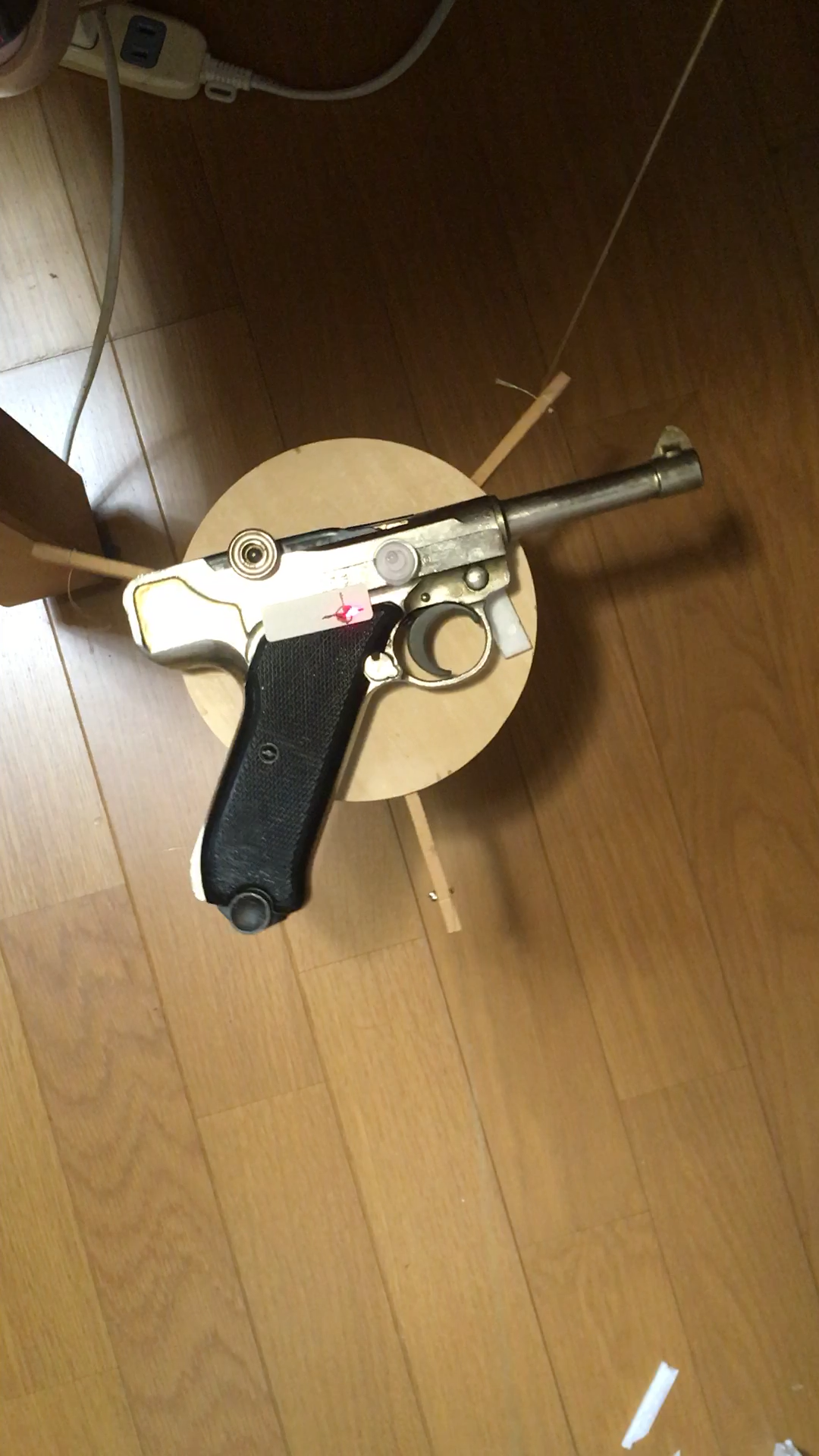

To Pull a Trigger Parallel to the Aiming Line in Pistol Shooting
この複雑な動作をヒトが一瞬の内に可能か。
